PV-Montage Trapezblech: die richtige Lösung für Blechdächer finden

Die PV-Montage auf Trapezblech ist im Gewerbe-, Industrie- und Landwirtschaftsbau einer der häufigsten Anwendungsfälle: große, gut zugängliche Flächen, klare Statik, kurze Montagewege. Entscheidend für Wirtschaftlichkeit und Dichtheit ist das passende Unterkonstruktionssystem. In diesem Ratgeber gehen wir die wichtigsten Planungsfragen durch: durchdringungsfrei oder verschraubt, wie die Abdichtung gelingt und wann Hochkant- oder Querverlegung sinnvoll ist.

Durchdringungsfrei oder verschraubt?

Auf Trapezblech gibt es grundsätzlich zwei Wege. Klemmsysteme befestigen die Schiene auf dem Sicken-Obergurt, ohne das Blech zu durchdringen, sind aber an die Profilgeometrie und Herstellerfreigaben gebunden. Verschraubte Lösungen werden direkt im Obergurt fixiert und decken nahezu jede Einbausituation ab. Welcher Weg geeignet ist, hängt von Profil, Blechstärke, Wind- und Schneelast sowie den Vorgaben des Dachherstellers ab. In jedem Fall braucht es einen statischen Nachweis für den konkreten Standort.

Worauf es bei der Abdichtung ankommt

Jede Befestigung im Obergurt ist eine potenzielle Schwachstelle. Damit kein Wasser eindringt, kommen je nach System Dichtelemente an den Befestigungspunkten zum Einsatz. Wichtig ist außerdem die saubere Kabelführung: Liegen Leitungen ungeschützt auf dem Blech, scheuern sie und altern schneller. Eine in das Profil integrierte Kabelführung hält die Kabel sicher am Trapezblech.

Hochkant- oder Querverlegung

Ob die Module hochkant (senkrecht) oder quer ausgerichtet werden, bestimmt die Lage der Befestigungspunkte und damit den Materialbedarf. Hochkantverlegung folgt oft der Sickenrichtung, die Quermontage erfordert Befestigungspunkte in der Mitte des Profils. Ein gutes System bildet beide Varianten mit möglichst wenig Bauteilen ab, damit Lager und Montage einfach bleiben.

M1 Trapezblech: das Ein-Schienen-Konzept für die PV-Montage

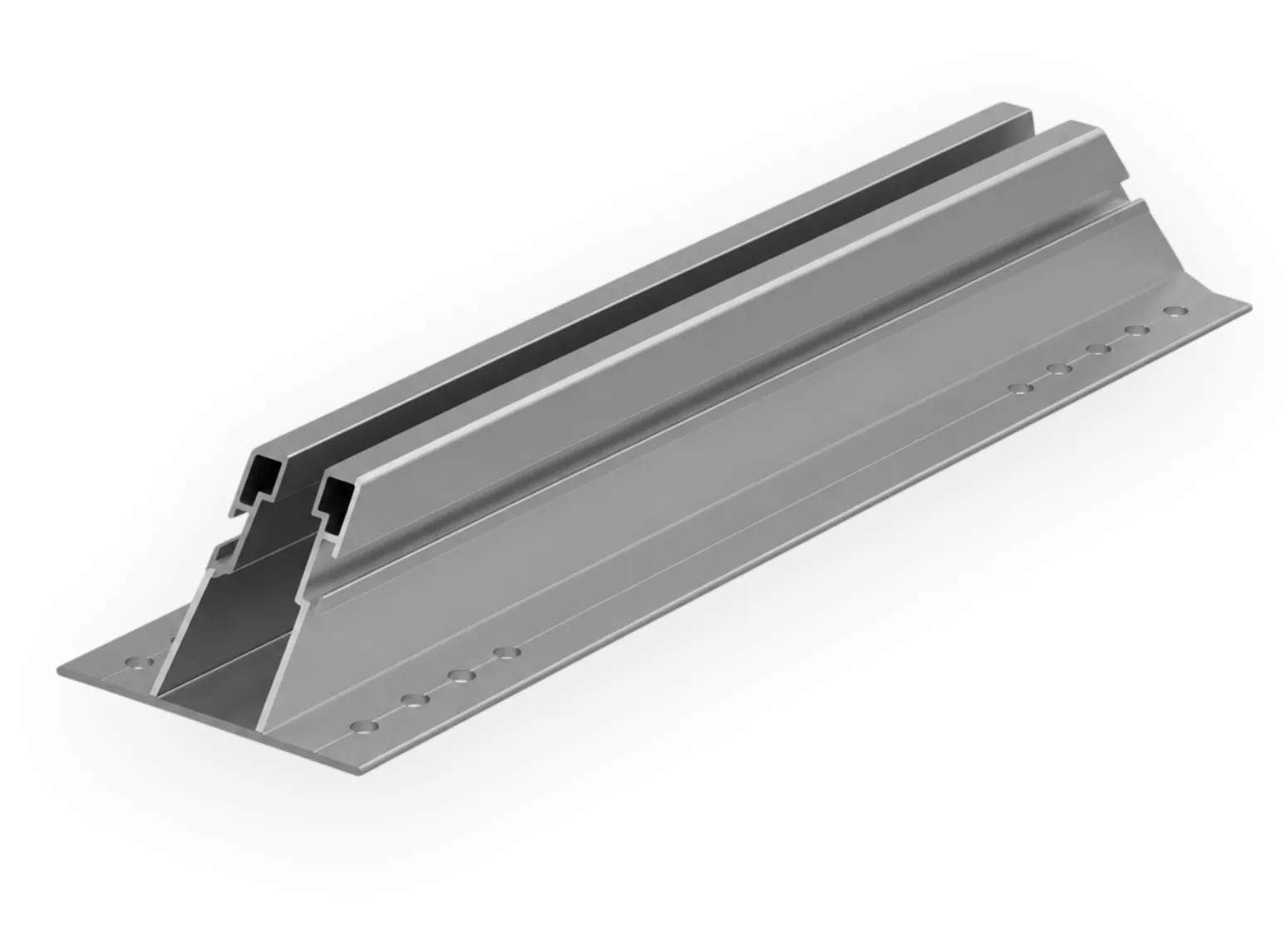

Für genau diese Anforderungen hat CLICKWERK das System M1 Trapezblech entwickelt. Das Prinzip: ein einziges Schienenelement, die Kurzschiene Trapezblech im Format 400 x 80 x 50 mm, deckt nahezu jede Einbausituation ab. Ein beidseitiger 45-Grad-Schnitt macht das Profil ohne Zusatzteile universell einsetzbar, hochkant wie quer. So bleibt das Lager schlank und die Montage planbar.

Die Befestigung ist auf Flexibilität ausgelegt: 16 + 2 Befestigungspunkte stehen zur Verfügung, je vier Bohrungen pro Seite (16 gesamt) plus zwei mittige Bohrungen speziell für die Quermontage. Die integrierte Kabelführung fixiert die Kabel mit dem Kabelhalter direkt am Profil, sodass sie nie ungeschützt auf dem Blech aufliegen. Das System kommt mit wenigen Komponenten aus: Kurzschiene, Universalklemme, Endklemme und Kabelhalter. Die Universalklemme lässt sich dabei als Mittel- oder Endklemme einsetzen.

Warum sich das für Planer und Installateure rechnet

• Ein Profil, jede Situation: das materialsparende Ein-Schienen-Konzept reduziert Varianten in Lager und Logistik.
• Universell für gängige Trapezprofile: der 45-Grad-Schnitt ermöglicht eine schnelle Montage ohne Zusatzteile.
• 25 Jahre Herstellergarantie auf das System M1 Trapezblech.
• Made in Germany: Fertigung in Hamburg, Versand ab Lager, EU-weit in der Regel in 2 bis 4 Werktagen.
• Statiknachweis: der Statikbericht lässt sich mit der oneClick-Planungssoftware erstellen.

Detaillierte technische Informationen, Maße und Komponenten zum System finden Sie auf der Produktseite M1 Trapezblech. Einen Überblick über das gesamte Sortiment gibt die Übersicht der Montagesysteme.

FAQ zur PV-Montage auf Trapezblech

Kann ich M1 sowohl hochkant als auch quer montieren?

Ja. Die Kurzschiene ist durch den beidseitigen 45-Grad-Schnitt für beide Verlegerichtungen ausgelegt. Für die Quermontage stehen zusätzlich zwei mittige Bohrungen zur Verfügung, insgesamt also 16 + 2 Befestigungspunkte.

Wie werden die Kabel auf dem Blechdach geführt?

Über die integrierte Kabelführung: Mit dem Kabelhalter werden die Kabel direkt am Profil befestigt und liegen so nicht ungeschützt auf dem Trapezblech.

Brauche ich einen Statiknachweis?

Für eine fachgerechte Auslegung nach Wind- und Schneelast ist ein Statiknachweis üblich. Den Statikbericht können Sie mit der oneClick-Planungssoftware selbst erstellen. Bei Fragen zur konkreten Einbausituation hilft unser Team weiter.

Jetzt passende Lösung wählen

Sie planen eine PV-Anlage auf einem Trapezblechdach und möchten wissen, ob M1 zu Ihrem Profil passt? Einen vollständigen Überblick über Photovoltaik-Unterkonstruktionen, Bauteile und Statik bietet unser Komplett-Ratgeber zur PV-Unterkonstruktion. Stöbern Sie im Shop oder nehmen Sie über unsere Kontaktseite direkt Verbindung zu CLICKWERK in Hamburg auf. Wir beraten Sie zur passenden Unterkonstruktion für Ihr Projekt.
